黃孝河大型排水箱涵修復
項目地址：武漢市
施工時間：2022年2月-4月
修復對象：排水箱涵
修復工藝：水泥砂漿噴涂修復+聚氨酯高壓注漿止漏
修復材料：井衛I型、TR100型注漿

一、項目基本概況

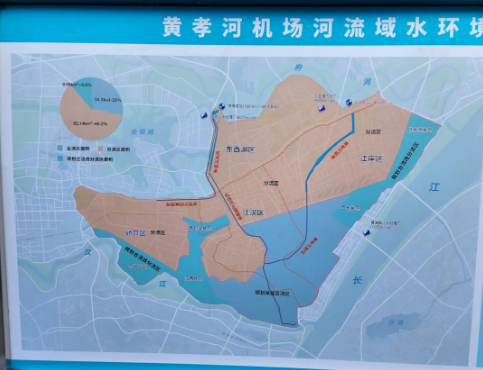

箱涵位置圖

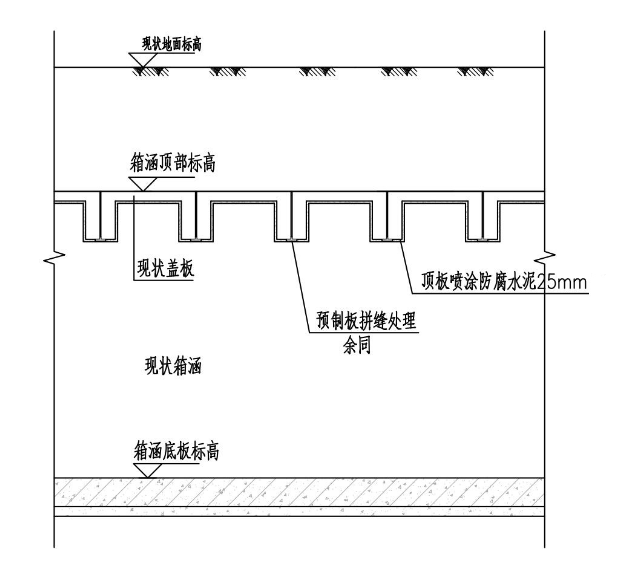

箱涵頂板剖面圖

黃孝河機場河流域綜合治理一期工程是武漢市“三湖三河”水環境治理工程的重要組成部分。2020年8月，工程正式啟動，目標是提升城市行洪排澇能力、提升水環境質量。主要工程包括骨干管涵及河道清淤、提質增效管涵非開挖修復等。暗涵建設于20 世紀 80 年代，經過 30 余年的運行，暗涵內出現了較多缺陷，為徹底修復暗涵內部缺陷，武漢市水務局啟動了黃孝河暗涵全線修復。其中，清淤及缺陷修復管網總長64.2公里，包括黃孝河箱涵5.3公里、機場河箱涵8公里。

位置：本次工程內容為黃孝河暗涵水泥砂漿噴涂修復，具體起于青年路與黃孝西路交叉口，經建設大道與黃孝河路，終止于明渠起端。

修復工程量：本次暗涵修復內容主要包括滲漏修復及防腐修復。滲漏修復主要采用注漿止水的方式，滲漏修復主要包括橫向拼縫止漏、縱向拼縫止漏、蓋板與墻體之間的結合縫注漿密實。主要工程量滲漏修復總長度為 39253m，蓋板防腐修復在滲漏修復完成后進行，主要采用噴涂 25mm 防腐水泥砂漿+3mm 高分子材料噴涂防腐修復工藝，工程量約為 92000 ㎡。


二、施工流程

01

箱涵蓋板表面沖洗拉毛處理

施工內容：箱涵頂板高壓水槍沖洗（不小于35MPa），清理去除混凝土劣質層，腐蝕層2-3毫米；局部表面鑿毛，直至露出有效結構層；

技術要求：表面高壓沖洗后應達到，原來的腐蝕層混凝土劣質層完全清除干凈，新的防腐水泥砂漿噴涂后要有足夠的粘合力。28天后檢測拉拔測試應＞1.0Mpa。



清洗前后對比


02

蓋板拼縫堵漏止水處理

施工內容：鉆孔、開槽、（貫穿滲水縫需用聚氨酯遇水發泡材料臨時環氧材料注漿、止水膨脹膠條封縫；

技術要求：處理完成后，24小時后觀察是否滲漏。

注漿止漏及效果

03

防腐水泥噴涂施工

施工內容：噴涂總厚度為 25mm，厚度誤差控制＜10%

工藝特點：

1.整個修復過程安全快速可靠，無需開挖修復；

2.施工時間短，一般檢查井1小時內可完成修復；

3.修復后的井壁結構連續；

4.材料具有超高強度，耐磨，硬化后不透水；

5.特殊設備體積小，安裝、轉移方便；

6.無機防腐灰漿耐酸耐腐蝕，微裂紋能自動修復。

水泥砂漿噴涂與噴涂后效果


三、施工驗收

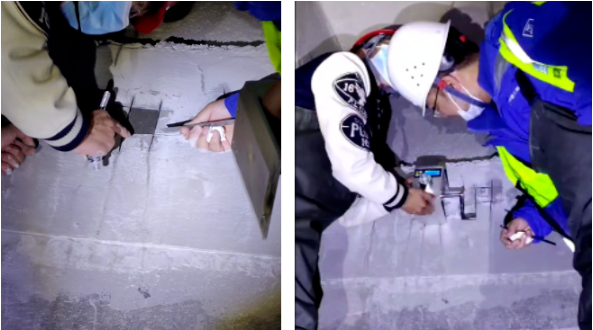

工作內容：噴涂7天后，現場切割試塊，做拉拔檢測

現場取樣

四、修復完工

      通過對全線箱涵的修復，阻斷了外來水、地下水、雨水進入排水箱涵，污水不再外滲，污水COD濃度顯著提升；
      通過對全線箱涵的修復，修復了箱涵的結構性缺陷，延長了箱涵的使用壽命。
